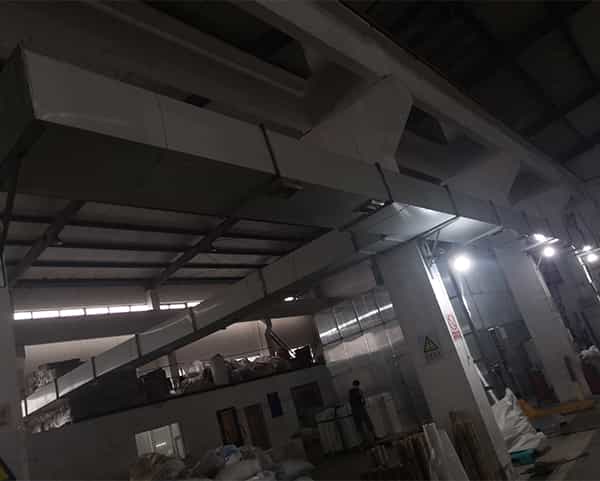

碳鋼風管的加工流程介紹
發布時間：2020-06-30 00:56:20
管道預制需嚴格按照SH/t3517-2001的要求進行。在施工前，需仔細核對管道布置圖、詳圖、管段圖，避免不必要的返工。
1.切管
(1)沖裁應嚴格按照設計單線圖進行，并在切割前仔細檢查材料尺寸。
(2)下料時，應根據管的長度合理安排物料，減少浪費。對于數量小、管徑大、管壁厚等特殊材料的管材，在下料前應整體排放，并嚴格控制管材數量。切割余量超過100mm不視為浪費，并按物料進行登記備查。
(3)切割后的管道標識如有損壞，應將原始標識復制到剩余的管道上。
(4)不銹鋼管需用機器或等離子切割。其他管道可以用火焰切割和削斜。切割面平整，無裂紋、雙皮、毛刺、凹凸、頸縮、渣、氧化物、鐵屑等。
(5)切口端面的傾斜偏差△不應超過管道外徑的1%，不應超過2mm。
2.坡口制備要求
碳鋼風管連接主要是焊接，而坡口是焊接的首要條件，需按照規范進行。中低壓管道槽型為V型，高壓管道為YV槽型。坡口處理應平整，無裂紋、雙皮、毛刺和氧化鐵。用角磨機對凹槽及其附近10mm范圍進行拋光，產生金屬光澤。具體坡口形式應與焊接工藝卡一致。
3.焊接接頭組裝
在管道組裝前，用鋼絲刷或拖把清除25mm內接口內外表面的污物、油漬和鐵銹，清除管道內雜物。對于預制和安裝過程中未封閉的管段，應采取措施堵住管口，防止雜物進入管道。
